Driver ASCOM - IPX800 Roll Off Shed

Driver ASCOM permettant le contrôle d'un observatoire de type abri mobile et contrôlé par un IPX800 v2 un IPX800 v3, ou un IPX800 v4.

Versions 2.x.x

• Microsoft .NET Framework 4.7.2 ou supérieur
• Plateforme ASCOM 6.2 ou supérieur

Versions 1.x.x

• Microsoft .NET Framework 4.5 ou supérieur
• Plateforme ASCOM 6.2 ou supérieur

Configuration de l’IPX800

Version de l’IPX800

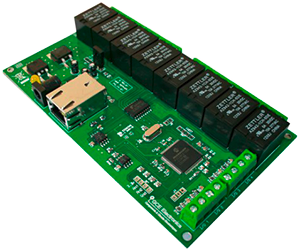

Version de l’IPX800 : version 2, version 3 ou version 4

Protocole

L’IPX800 peut être contrôlé au moyen de deux protocoles : M2M (Machine à Machine) ou HTTP (équivalent à un contrôle via l’interface web).

Note : En cas d’utilisation d’extension X880 et une version du firmware antérieure à la v3.05.46 il est recommandé d’utiliser le protocole HTTP, les extensions ne réagissent pas toujours correctement à l’envoi de commande M2M avec les versions plus anciennes

Adresse IP et port

Adresse IP et port de l’IPX800.

Les numéros de port par défaut sont : 9870 pour le protocole M2M et 80 pour le protocole HTTP.

Utilisateur et mot de passe

Il s’agit des paramètres de connexion configurés pour accéder à l’interface web de l’IPX800.

En cas d’utilisation du protocole M2M, le mot de passe n’est nécessaire que si la version du firmware est la 3.05.46 ou supérieure.

Configuration de l’abri et de la porte

Pour la porte et l’abri, les paramètres suivants doivent être renseignés.

Numéros d’entrées d’état ouvert et fermé

Le driver permet l’utilisation de détecteur (ex. : détecteur magnétique) afin d’identifier la position de l’abri et de la porte (ouvert ou fermé). Si vous utilisez de tels détecteurs, cochez les cases correspondantes et indiquez sur quelles entrées de l’IPX800 ils sont connectés.

Sorties de contrôle de l’ouverture/fermeture

Ces paramètres définissent le comportement des relais à activer pour déclencher l’ouverture et la fermeture du toit.

Pour chacune des actions « ouvrir » et « fermer », il faut renseigner le numéro du relais à activer. S’il est configuré en mode impulsionnel (depuis l’interface web de l’IPX800), cochez la case correspondante. Si ce n’est pas le cas il faut encore indiquer la durée pendant laquelle le relais doit être activé.

Si un IPX800 v4 est utilisé, il est possible de sélectionner des sorties virtuelles.

Délai d’ouverture/fermeture

Si l’un des relais est configuré en mode impulsionnel, le temps nécessaire à l’ouverture et fermeture du toit doit être renseigné. Il est recommandé d’indiquer une valeur un peu plus élevée que la durée réelle.

Fermeture de la porte après ouverture

Ce paramètre permet de refermer la porte après ouverture de l’abri.

Paramètres divers

Mode d’interruption

Le mode d’interruption permet de configurer le fonctionnement de la fonction « Abort Slew » d’ASCOM. Le rôle de cette fonction est d’interrompre le déplacement du toit. Trois valeurs sont possibles :

Non supporté : Valeur à sélectionner si votre système ne permet pas d’interruption du déplacement. L’appel à la fonction ASCOM AbortSlew n’aura aucun effet.

Ouverture des relais : Sélectionnez cette option si l’arrêt de l’ouverture ou de la fermeture peut se faire en ouvrant le relais.

Fermeture des relais : Sélectionnez cette option si l’arrêt de l’ouverture ou de la fermeture peut se faire en fermant le relais. C’est par exemple le cas pour certains systèmes de fermeture de portail, porte de garage…

Détecteur de sécurité

Vous pouvez utiliser une entrée de l’IPX800 comme détecteur de sécurité. Cela peut être utile par exemple pour empêcher le déplacement du toit si la monture n’est pas en position park.

État initial

L’état initial permet d’indiquer la position du toit au moment de la connexion. Cela peut être utile si vous avez ouvert manuellement le toit avant de connecter le driver. En cas d’utilisation de détecteur, celui-ci aura toujours la priorité sur l’état indiqué au moment de la configuration.

v2.0.0 (2020-08-20)

• Correction de la gestion des entrées dans le cas de l'IPX800 v2
• Correction d'un bug provoquant une erreur quand la fonction "Abort" est appelée immédiatement après l'exécution de l'ouverture/la fermeture avec un IPX800 v4 et un relais en mode impulsif
• Amélioration de la gestion des actions, détection des capteurs de fermeture/ouverture, ...
• Amélioration de la gestion des erreurs
• Amélioration de la gestion des logs
• Correction dans la gestion des timeouts
• Nombreuses modifications non visibles améliorant le fonctionnement du driver

v1.1.0 (2019-02-26)

• Mise à jour de la bibliothèque utilisée pour communiquer avec l'IPX800

v1.0.0 (2018-06-11)

• Version initiale
